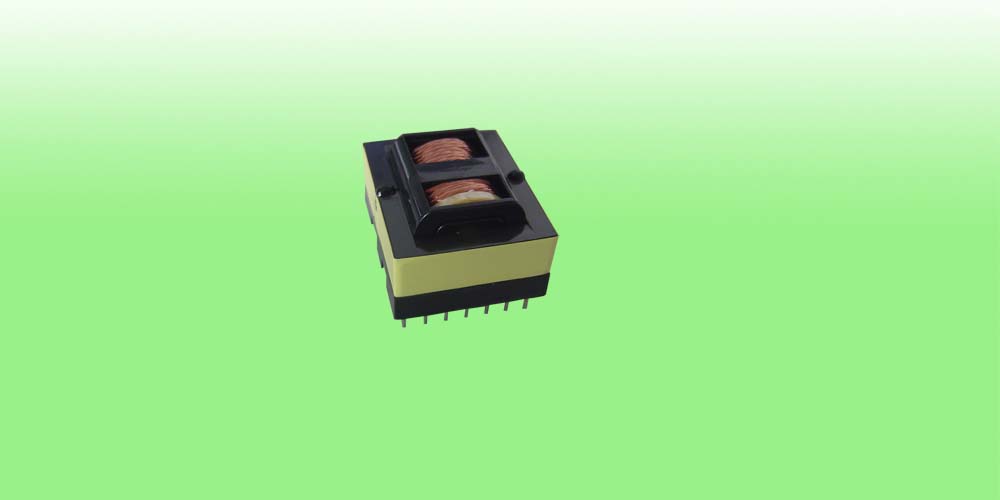

谐振式开关电源变压器返回产品列表>>
谐振式开关电源变压器,因为它优于常规的串联谐振变换器和并联谐振变换器:
在负载和输入变化较大时,频率变化很小,且全负载范围内切换可实现零电压转换(ZVS), 下面我们就来讨论这种线路结构种的变压器设计.
当然在设计变压器之前还有些其它线路的设计,大概总结如下:
a) 定义系统参数,
比如说目标效率. 输入电压范围等
b) 确定谐振网络的最大和最小电压增益
M min=Vro/Vinmax/2=Lm+n^2Llks/Lm=Lm+Llkp/Lm
M max= Vin max/Vin min*M min
c) 确定变压器圈数比
(n=Np /Ns) n=Vin max/{2(Vo+2Vf)}*M min.
d) 计算等效负载电阻(Rac)
Rac={8n^2/(3.14)^2}*(Vo^2/Po)*Eff
e) 设计谐振网络(一般在峰值增益上要有10-15%余量)
Cr=1/2*3.14*Q*F0*Rac
Lr=1/ (2*3.14*F0)^2*Cr
Lp= (k+1)^2/(2k+1)*Lr
注:K值为: Lm/Llkp (激磁电感和初级漏磁电感之间的比)
