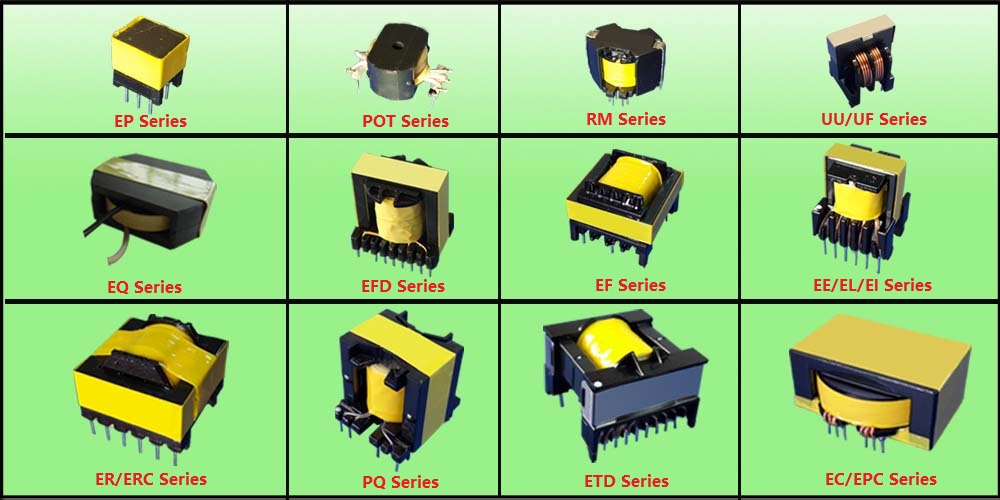

我们开关变压器的标准结构有以下几种系列，这些系列都是根据不同磁芯的规格进行设计。他们是EP, POT, RM, UU/UF, EQ, EFD, EF, EE/EL/EI, ER/ERC, PQ, ETD, EPC。每种磁芯有他们独自的系列。每种磁芯配备了配套的骨架，每种磁芯都是不同尺寸大小的骨架。如果下面所列系列不足以满足贵司的设计需求，请联系我们，并将贵司的规格说明发给我们。富乐会根据提供的规格要求进行设计，以满足客户的要求。

开关变压器概述

“开关变压器”一般是指“开关电源”里面所用的变压器，工作在十几到几十千赫兹甚至几百千赫兹频率的脉冲状态下，铁芯一般采用铁氧体材料。

开关变压器分类

开关变压器一般都是工作于开关状态；当输入电压为直流脉冲电压时，称为单极性脉冲输入，如单激式变压器开关电源；当输入电压为交流脉冲电压时，称为双极性脉冲输入，如双激式变压器开关电源；因此，开关变压器也可以称为脉冲变压器，因为其输入电压是一序列脉冲；不过要真正较量起来的时候，开关变压器与脉冲变压器在工作原理上还是有区别的，因为开关变压器还分正、反激输出。

按驱动方式来分类

1 单端驱动（单边驱动）

2 双端驱动

3 推挽驱动

4 半桥驱动

5 全桥驱动（又称H桥)

开关变压器工作原理

单激式变压器开关电源等效成如图所示电路，其中我们把直流输入电压通过控制开关通、断的作用，看成是一序列直流脉冲电压，即单极性脉冲电压，直接给开关变压器供电。这里我们特别把变压器称为开关变压器，以表示图所示电路与一般电源变压器电路在工作原理方面还有区别的。

在一般的电源变压器电路中，当电源变压器两端的输入电压为0时，表示输入端是短路的，因为电源内阻可以看作为0；而在开关变压器电路中，当开关变压器两端的输入电压为0时，表示输入端是开路的，因为电源内阻可以看作为无限大。

开关变压器绕制开关变压器，气隙算出很小的原因

1.实际绕制时要怎样加气隙?

2.如何验证加的气隙是否合适?

单激式变压器开关电源等效电路
